GreenRow 机柜排级微模块—C1000 系列

方案简介


中科曙光 CloudBASE GreenRow 机柜排级微模块集机柜、配电、制冷、布线和监控系统于一体,是针对中、高密度数据中心建设所推出一套全新的解决方案。
GreenRow 机柜排级微模块采用全封闭设计,内部使用行间空调就近制冷,行间空调分布于设备机柜之间,采用前部出风,后部回风方式,在机柜排前部形成冷气流通道,后部形成热气流通道,实现冷、热气流通道分离,气流在柜内流经 IT 设备完成循环换热,从而以机柜排为单位,实现“冰箱式”制冷。
相对于传统的数据中心建设模式,GreenRow 机柜排级微模块解决方案的部署方式更加灵活、迅速,气流组织显著优化,换热效率大大提升,空间占用明显缩小,建设周期大幅缩短,单机柜功率密度最大可达 30kW,有效解决了中、高密度数据中心 IT 设备散热问题,同时还可降低数据中心的 PUE 值,减小数据中心的能耗,满足数据中心节能降耗的需求。
应用场景
 单个 GreenRow 机柜排级微模块可广泛应用于中、小型数据中心或其它数据中心的中、高密度区
 多个 GreenRow 机柜排级微模块的组合可用于构建大型数据中心
 有节能降耗需求的数据中心
 机房建设空间、高度有限的数据中心
 有分期建设、逐步扩容需求的数据中心
 对机房的美观性、参观性有需求的数据中心
方案架构

GreenRow:
机柜排级微模块由机柜系统、配电系统、制冷系统、综合布线系统、监控管理系统共五大系统组成。
制冷系统:
采用行间空调为 IT 设备提供就近制冷,水平送风方式,配合全封闭式机柜,实现“冰箱式”制冷。
机柜系统:
采用全封闭设计,内部一体化集成冷、热风通道,实现冷热气流分离,有效减少冷量损失,提高制冷效率。
布线系统:
采用一体化封闭线槽,与机柜集成安装,无需专门敷设电缆桥架。
配电系统:
采用 PDM—PDU 区域配电方式,标准化、模块化设计的 PDM 支持快速扩展。
监控管理系统:
对机柜排级微模块内部的配电、温度、湿度、烟感、漏水及设备工作状态等进
行集中管理和监控。
方案系列
GreenRow 机柜排级微模块根据制冷系统的不同,分为两个系列 ----C1000F 系列和 C1000W 系列。

方案特点
高度集成:
 将 IT 基础设施与传统机房建设的基础设施相融合
 集机柜系统、配电系统、制冷系统、布线系统、监控管理系统于一体

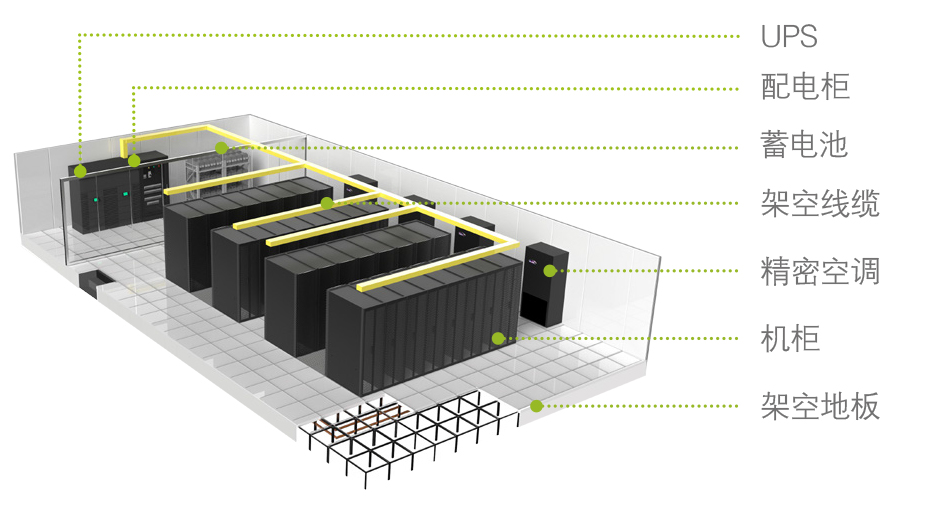

传统机房建设模式

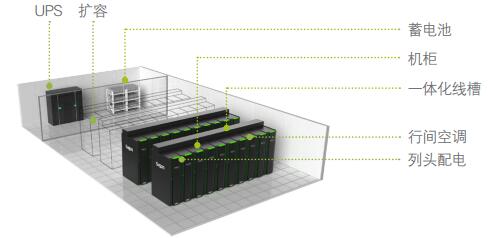

机柜排级微模块建设模式
快速部署:
 对机房建设场地的限制要求低,可支持地面直接安装,无需高架地板,房间高度要求仅为 2.8m
 模块化的设计使得机房扩容十分灵活、方便,既可在同一排延伸进行扩容,也可以排为单位进行扩容
 对于有分期建设需求的用户,初期投资减少,后期可根据需求变化灵活变动方案
 大大减少机房建设现场施工量,建设周期缩短 30% ~ 50%
节能高效:
 机柜排采用行间空调就近制冷,空调系统送风效率大大提高
 机柜排采用全封闭机柜设计,避免与机房内空气热交换,实现“冰箱式”制冷
 机柜排内部冷、热气流通道分离,防止其混合,有效提高制冷效率
 空调室内风机、室外压缩机均采用变频设计,有效降低空调系统能耗
 GreenRow 机柜排级微模块方案年平均 PUE 值 1.4-1.6

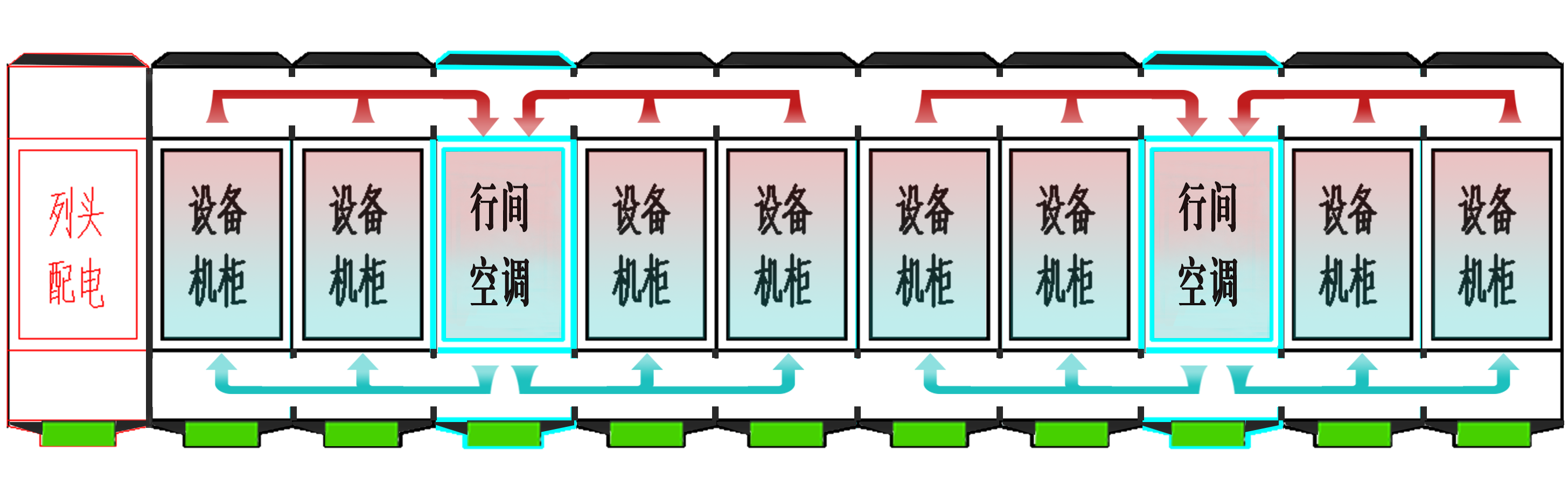

机柜排级微模块气流组织
安全可靠:
 机柜排内部关键设备均采用冗余设计,充分保障 IT 设备的运行环境
 机柜排微模块监控系统实时监测机柜排内温湿度、烟感、漏水情况,异常时发出报警
 配备自动开门保护系统,当发生超温或烟感报警时,机柜前后门自动打开,保证 IT 设备安全
智能管理:
 对机柜排微模块内微环境、各子系统运行参数及设备运行状态进行集中监控和管理
 可将采集数据上传至上层集群设备管理系统,实现远程监控和管理
 运营成本低,维护简单、方便

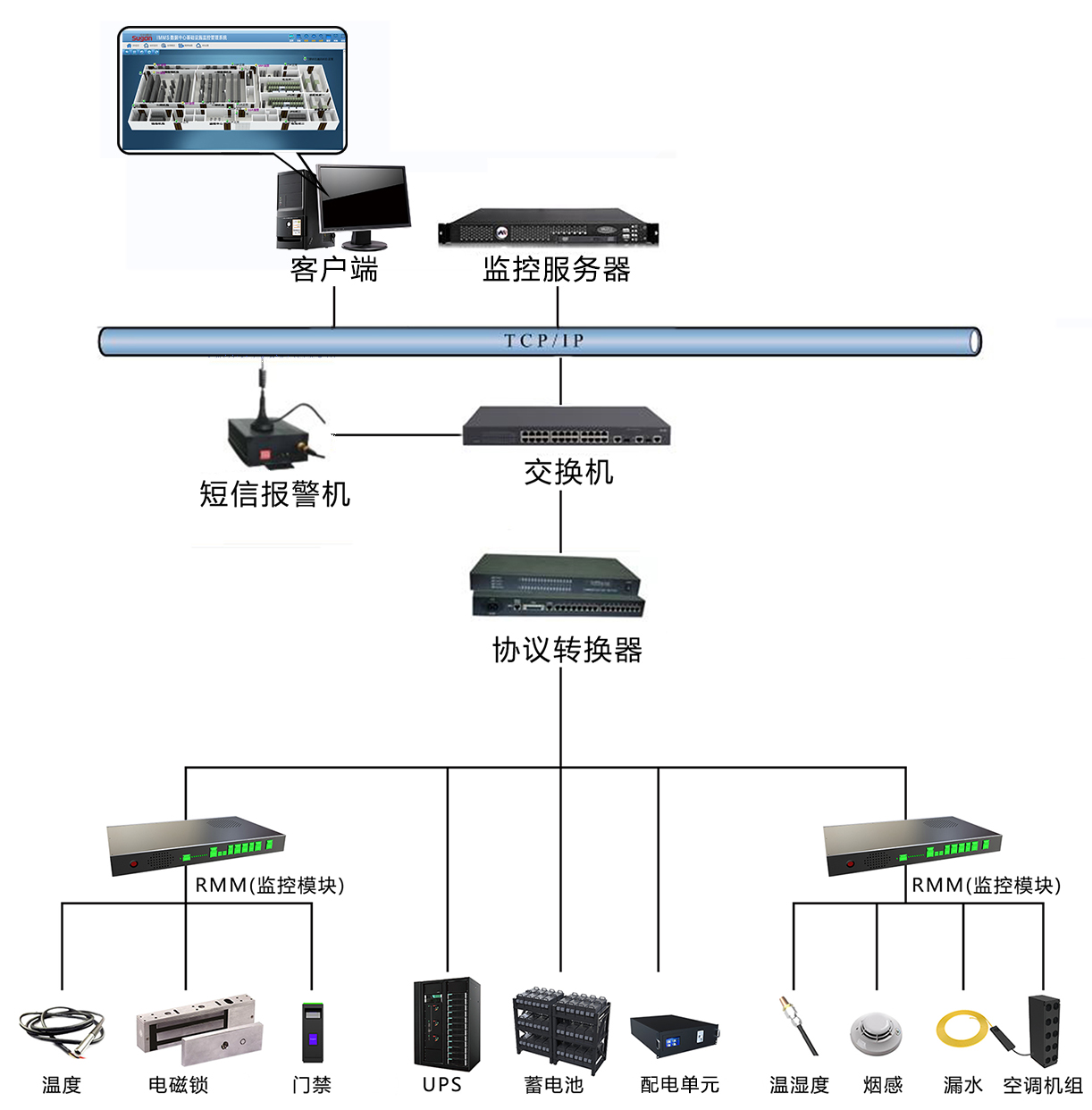

监控系统架构
