GreenPool 机柜池级微模块—C2000 系列

方案简介

中科曙光 CloudBASE GreenPool 机柜池级微模块解决方案是为解决中、低密度数据中心的散热问题所推出的整体解决方案。GreenPool 机柜池级微模块集成了机柜、配电、制冷、监控和布线各个系统,具有绿色节能、安全可靠、配置灵活等特点。
GreenPool 机柜池级微模块由两排机柜组成,采用行间空调均匀分布在设备机柜之间的方式提供制冷,机柜间通道使用通道门和通道顶板进行封闭,形成封闭通道池。根据封闭通道内冷、热气流的不同,提供封闭冷池和封闭热池两种选择,其中,封闭冷池系统将行间空调送出的冷气流封闭在通道内,与 IT 设备进行热交换后变成热气流弥散在整个机房,机柜内热气流再经过行间空调冷却后回到冷池内部,这种方式下制冷系统产生的冷量充分被 IT 设备利用,几乎无冷量损失;封闭热池系统则是将与 IT 设备热交换后的热气流封闭在通道内,而行间空调产生的冷气流则输出到整个机房,该方式下不仅避免了冷、热气流的混合,而且行间空调产生的冷量有一部分被用于改善机房环境,机柜内无需安装环境空调。
GreenPool 机柜池级微模块封闭冷池 / 热池的设计从物理上将冷、热气流分开,防止冷、热气流的混合,大幅降低冷量损失,从而提高 IT 设备的散热效率,其设计功率密度范围为单机柜 3 ~ 10kW。
应用场景
 单个 GreenPool 机柜池级微模块可广泛应用于中、小型数据中心或其它中、低密度数据中心
 多个 GreenPool 机柜池级微模块的组合可用于构建大    型数据中心
 有节能降耗需求的数据中心
 机房建设空间有限的数据中心
 有分期建设、逐步扩容需求的数据中心
 对机房的美观性、参观性有需求的数据中心

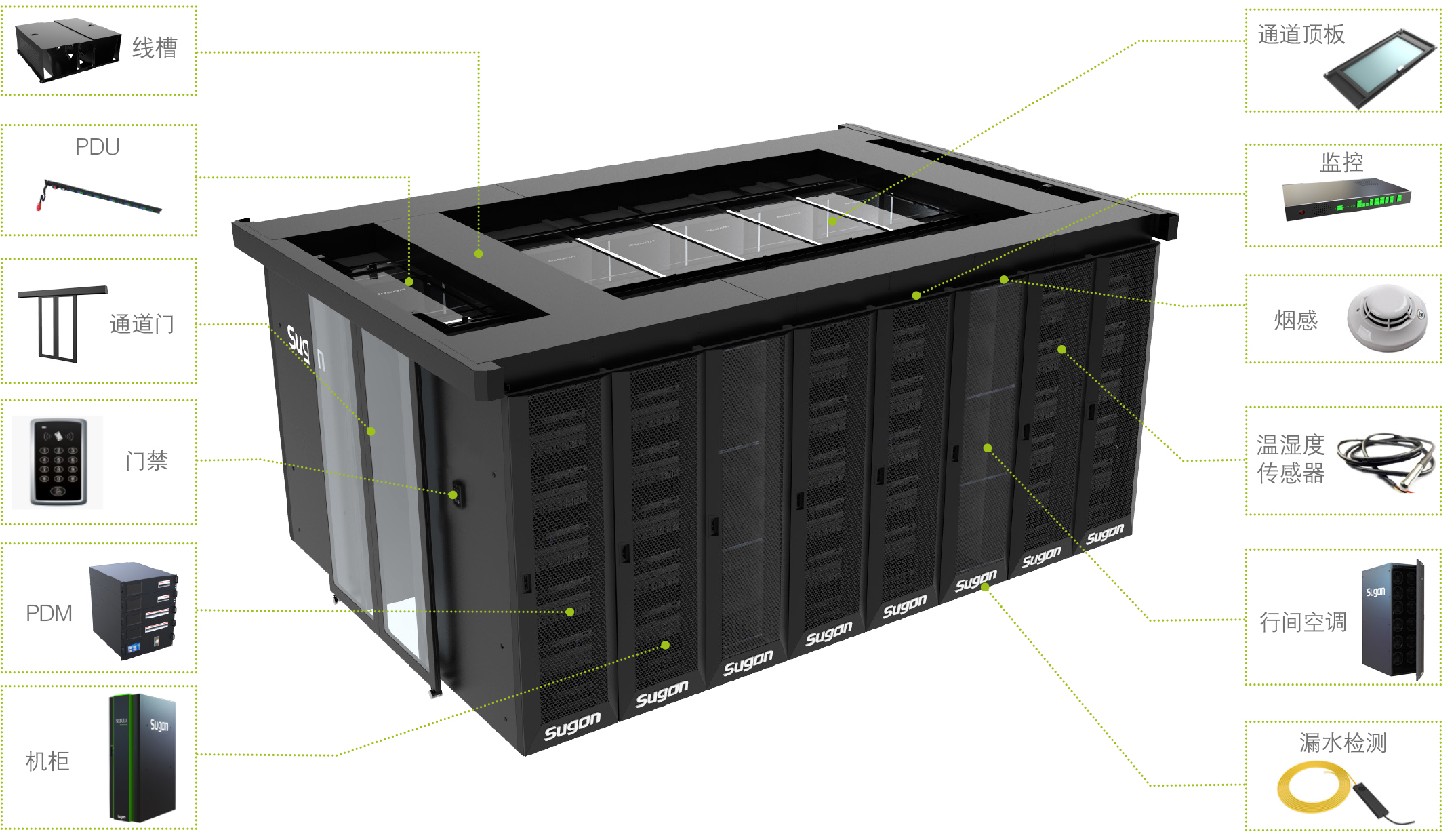

方案架构

GreenPool:机柜池级微模块由机柜系统、配电系统、制冷系统、布线系统、监控管理系统共五大系统组成。
制冷系统:采用行间空调均匀分布在设备机柜之间的方式就近提供制冷,适应高回风温度,
大幅提升制冷能效比。
机柜系统:采用半封闭设计,根据不同的需求,封闭冷池或封闭热池,有效避免冷、热气
流混合,提高换热效率,减少冷量损失。
布线系统:采用一体化封闭线槽,与机柜集成安装,无需专门敷设电缆桥架。
配电系统:采用 PDM—PDU 区域配电方式,标准化、模块化设计的 PDM 支持快速扩展。
监控管理系统:对机柜池级微模块内部的配电、温度、湿度、烟感、漏水及设备工作状态等进
行集中管理和监控。


方案系列

GreenPool 机柜池级微模块根据制冷系统的不同,分为两个系列 ----C2000F 系列和 C2000W 系列。

方案特点
高度集成:
 将 IT 基础设施与传统机房建设的基础设施相融合
 集机柜系统、配电系统、制冷系统、布线系统、监控管理系统于一体

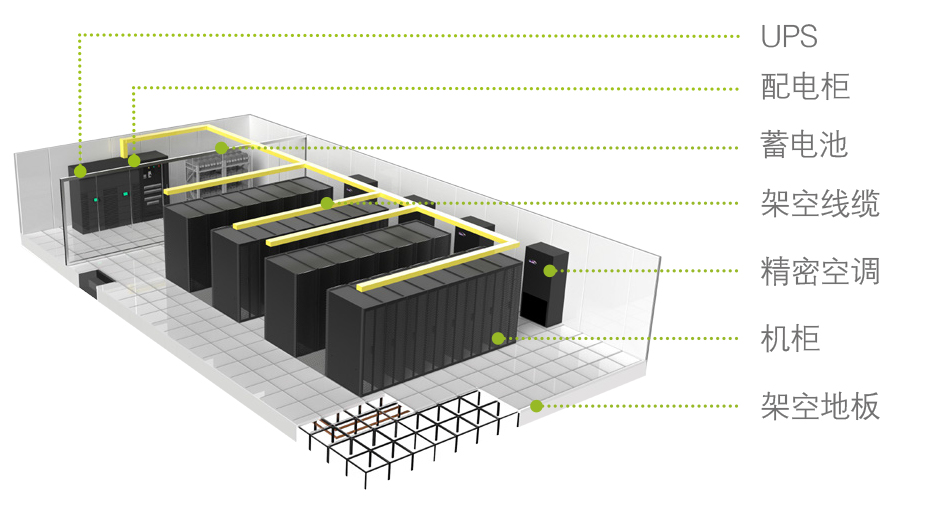

传统机房建设模式

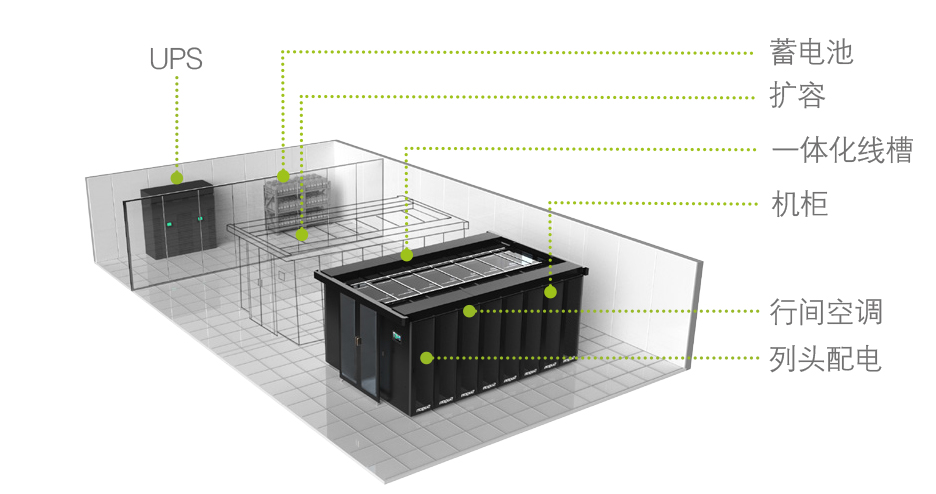

机柜池级微模块建设模式
快速部署:
 对机房建设场地的限制要求低,可支持地面直接安装,无需架空地板,房间高度要求仅为 2.8m
 模块化的设计使得机房扩容十分灵活、方便对于有分期建设需求的用户,初期投资减少,后期可根据需求变化灵活变动方案
 大大减少机房建设现场施工量,建设周期缩短 30% ~ 50%
节能高效:
 机柜池级微模块采用行间空调就近制冷,空调系统送风效率大大提高
 封闭冷池 / 热池的设计从物理上将冷、热气流分开,避免冷、热气流混合,有效提高制冷效率
 空调室内风机、室外压缩机均采用变频设计,有效降低空调系统能耗
 GreenPool 机柜池级微模块方案年平均 PUE 值 1.6-1.8

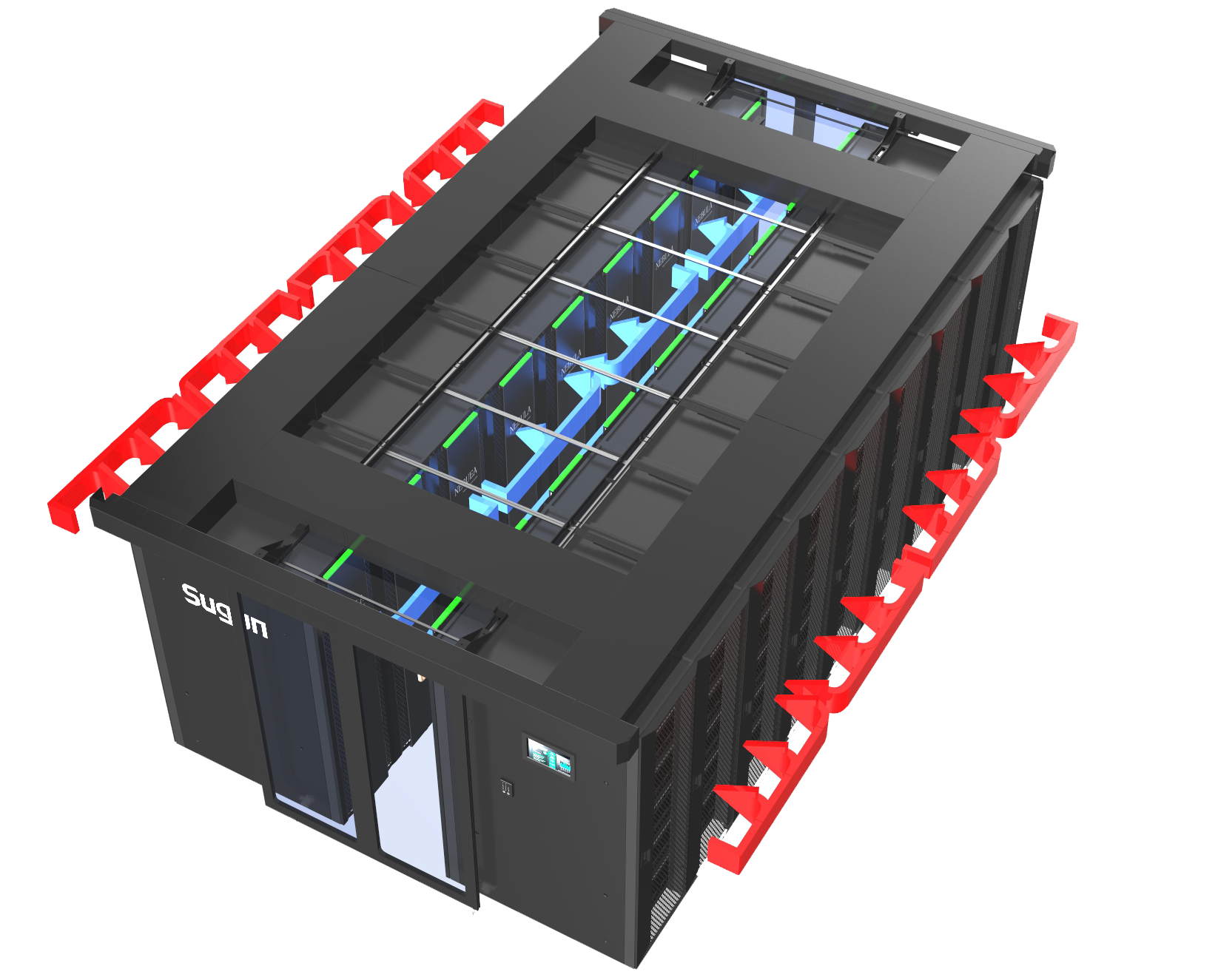

机柜池级微模块气流组织


安全可靠:
 机柜池级微模块内部各关键设备均采用冗余设计,充分保障 IT 设备的运行环境
 机柜池微模块监控系统实时监测机柜池内温湿度、烟感、漏水情况,异常时发出报警
 配备自动开门保护系统,当发生超温或烟感报警时,通道门及通道顶
 板自动打开,保证 IT 设备安全
智能管理:
 对机柜微模块池内微环境、各子系统运行参数及设备运行状态进行集中监控和管理
 可将采集数据上传至上层集群设备管理系统,实现远程监控和管理
 运营成本低,维护简单、方便

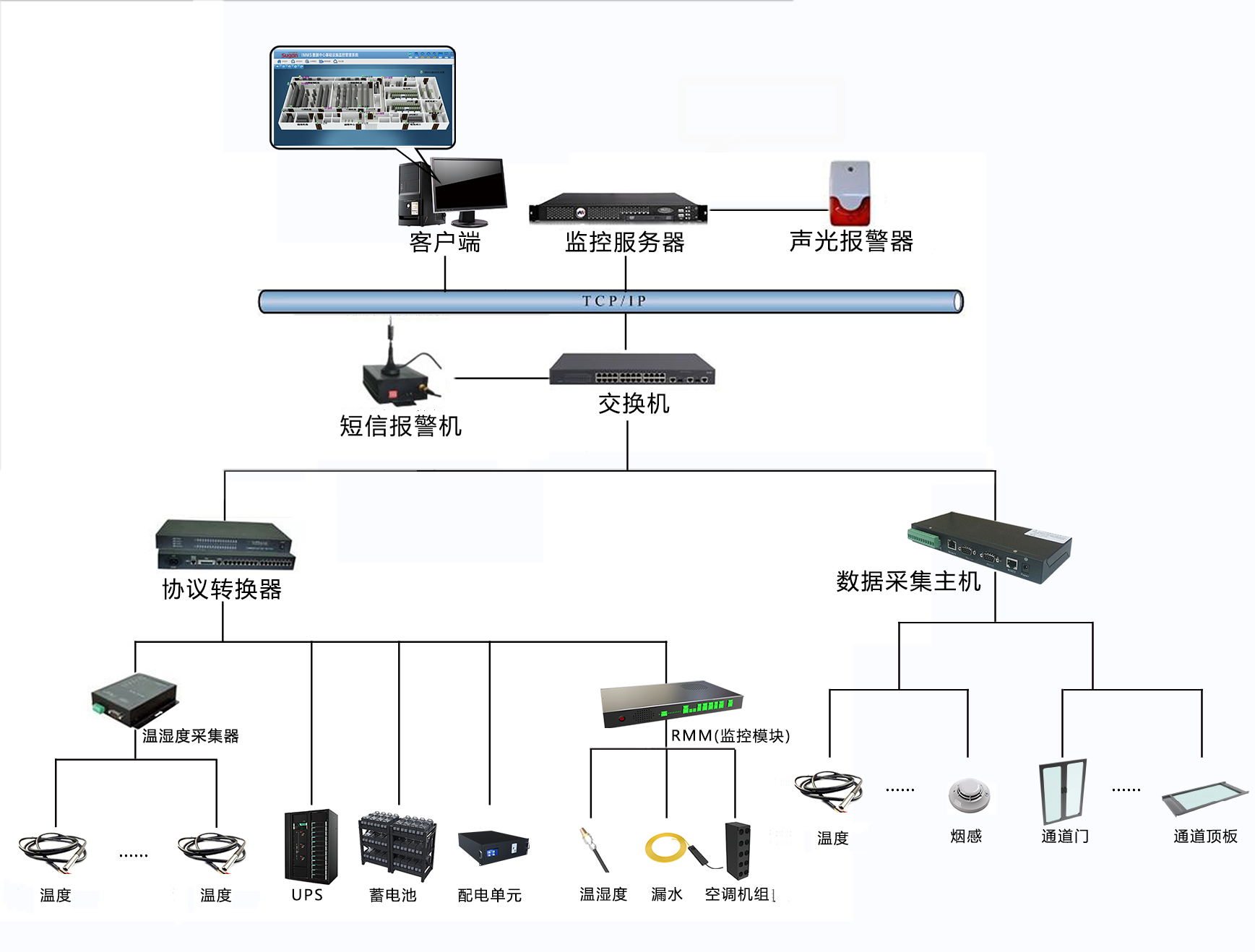

监控系统架构
典型应用
